定位型(分布式)振动光纤报警系统介绍

精确定位型振动光纤系统是新一代光纤探测系统,采用Φ-OTDR 技术,能同时定位无数个入侵点,采用1芯光纤传感,若光缆被剪断,断点之前部分可正常工作,并能定位到断点位置。

系统以传感光缆作为传感单元,能通过对直接触及或通过承载物(如覆土、铁丝网、围栏等)传递给振动光纤的各种振动,进行实时、持续的监控,采集数据经光通讯传递给后端设备分析处理和智能识别,在振动光纤的软件上展示出来,振动报警软件功能很强大,具备抓取监控摄像头功能,可以接入智能键盘主机,连接接脉冲围栏,激光对射等其它周界防入侵设备,同时具备管理多种防入侵设备的专业型周界软件。

精确定位型振动光纤系统,对比脉冲电子围栏、张力式电子围栏、泄漏电缆入侵探测、红外对射入侵探测器具有前端无源、探测距离长、抗雷击、抗干扰、随形隐蔽安装等特点。目前被广泛应用于民航机场、司法监狱、石油化工、有轨交通、军工、国境线等行业。

应用场景
精确定位型振动光纤系统目前被广泛应用于民航机场、司法监狱、石油化工、石油燃气管道、底下线缆管道、管廊、有轨交通、军工、国境线等行业。

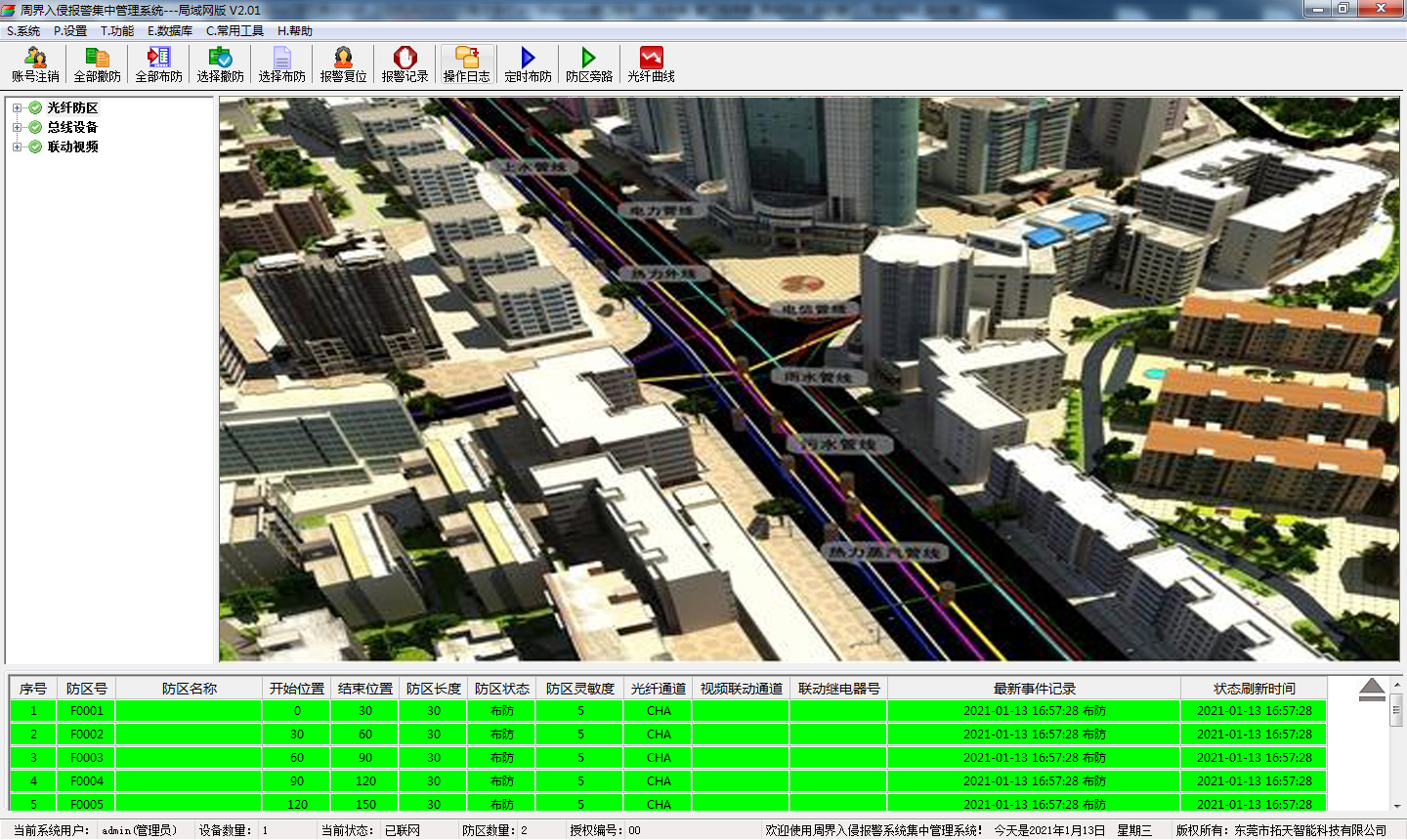

城市管道精准定位振动光纤系统

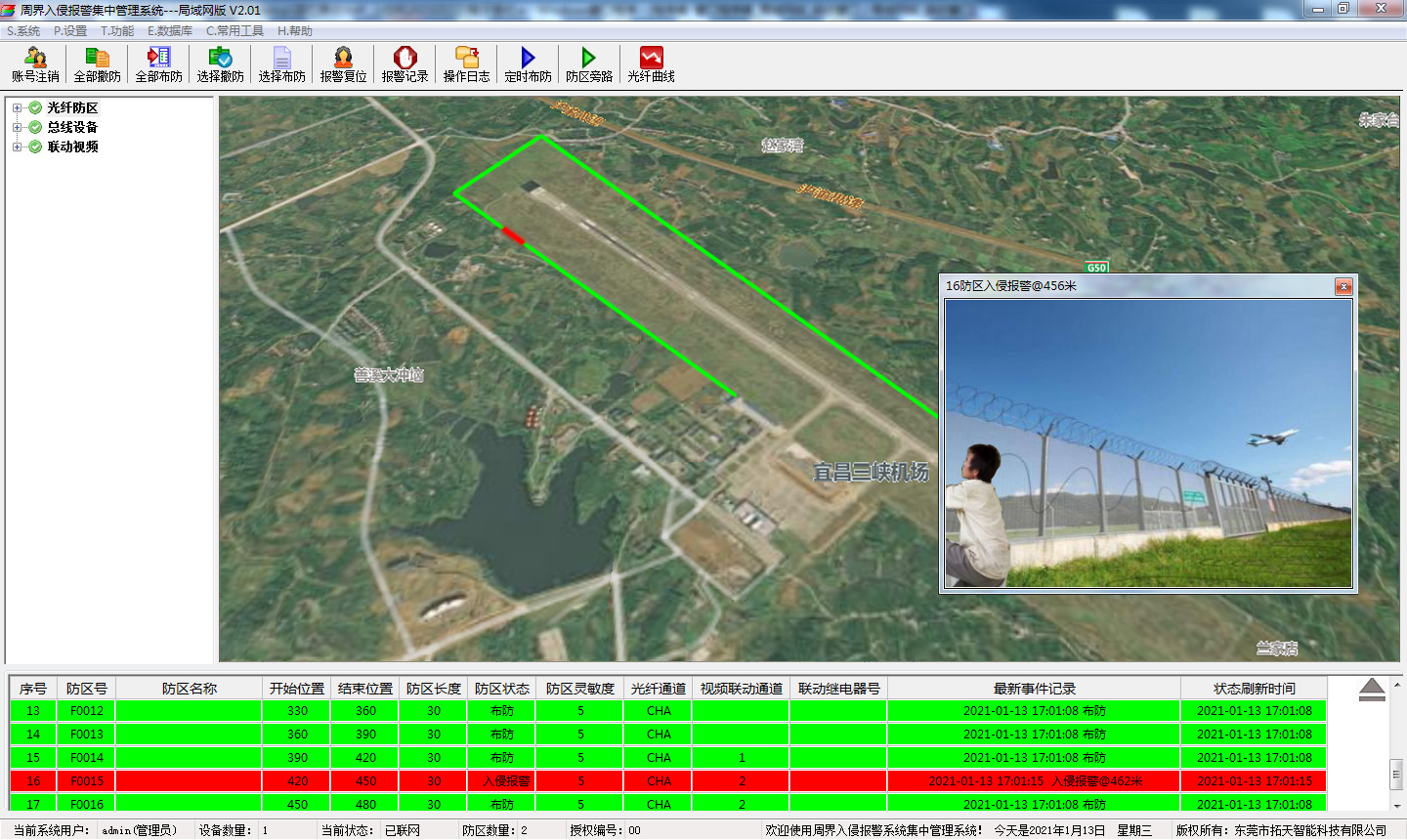

机场周界精准定位振动光纤入侵报警系统

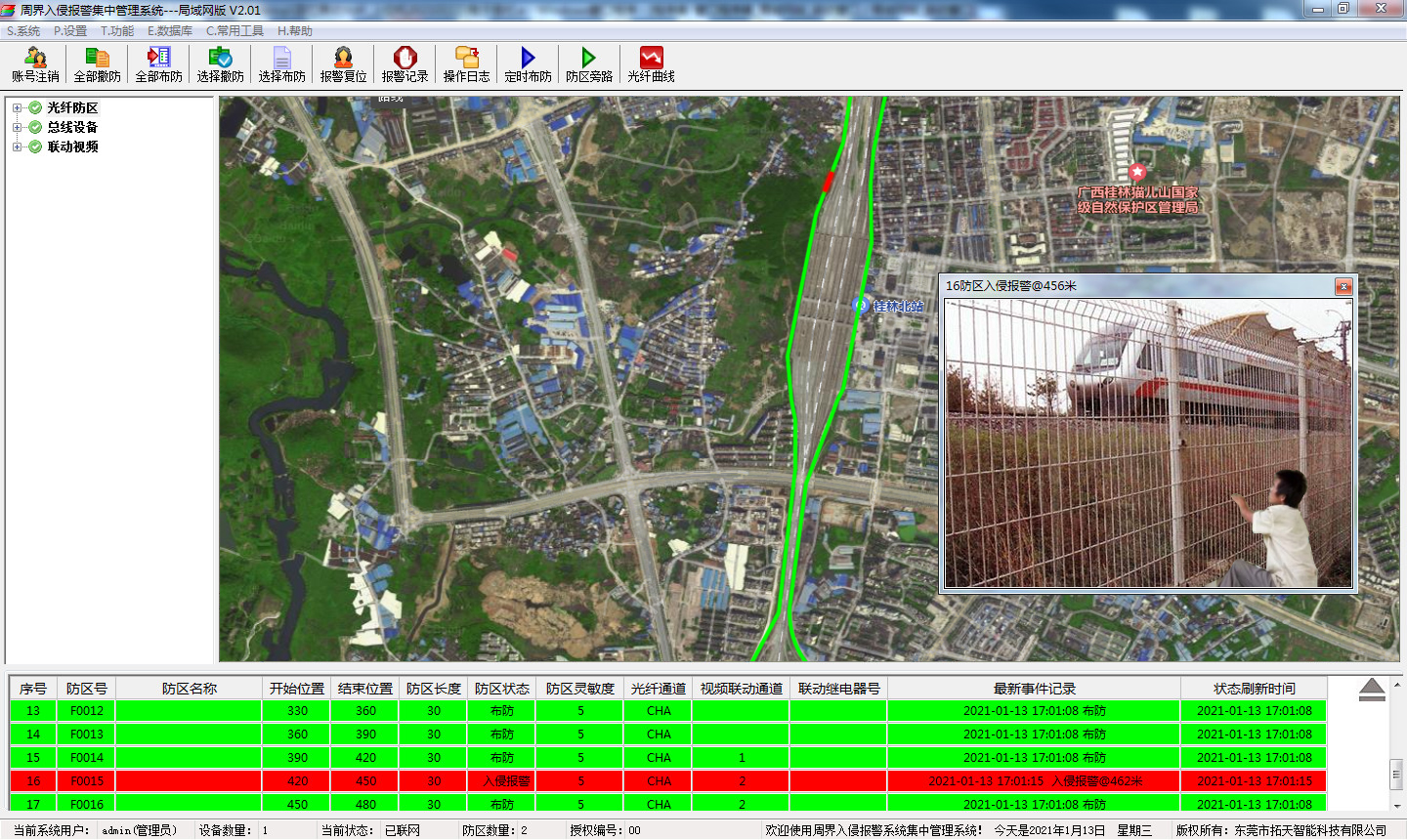

 铁路周界精准定位振动光纤入侵报警系统

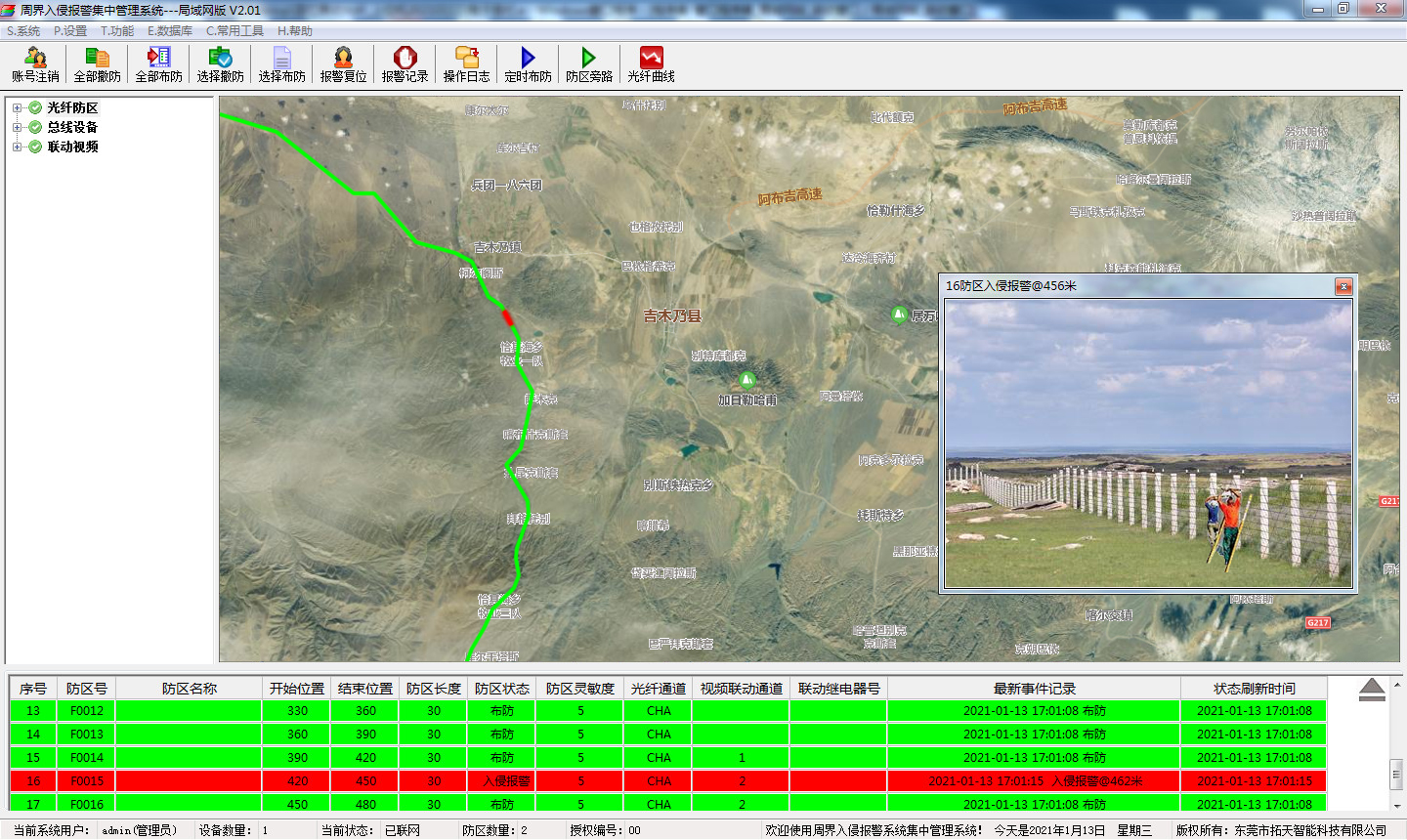

边境精准定位振动光纤入侵报警系统

工作原理

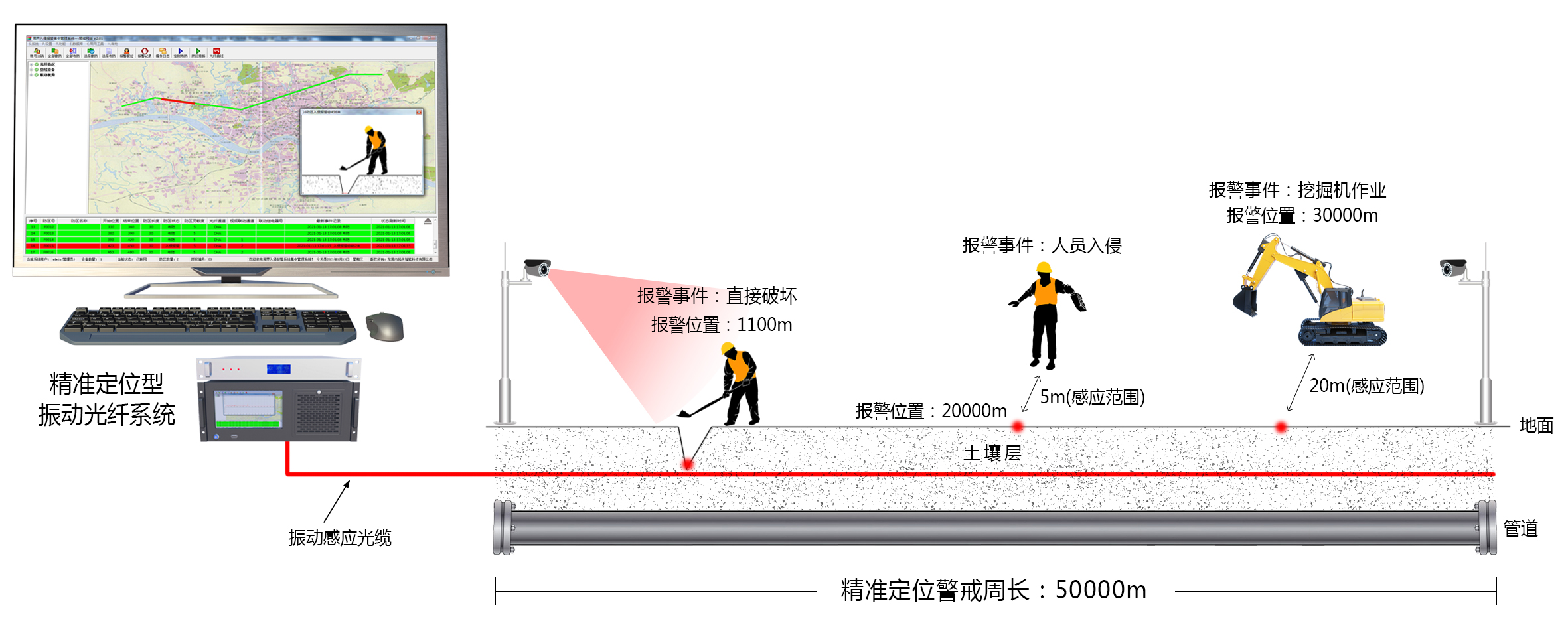

系统采用精准定位型振动光纤主机为探测设备。主机发射激光信号沿1芯传感光缆传输,外界有振动千分之一的散射回光相位发生变化并沿传感光缆返回,经光电转换、主机采集信号解析之后得到有效入侵信号,同时计算千分之一散射回光的传输时间乘以光在光纤中的传播速度实现精确定位。系统信号的探测距离为40公里,根据需求通过软件设计多个防区,精准定位精确度为±20米。工作原理如下图所示。

系统优势
精准定位型振动光纤系统技术先进且成熟,该系统前端采用光缆作为传感探测单元,光缆因其独特的线性结构可以不受周界轮廓限制,在转角、落差、弧度的周界中不会有任何死角。振动光纤报警系统前端不需要铺设电源线和信号线,且光缆的使用寿命长,能够满足低耗能高防范的要求。

精准定位型振动光纤系统具备不受电磁及无线电干扰的特性,有极高的探测灵敏度和非常低的误报率,并且具有能在恶劣环境下文档工作、使用寿命长、易安装维护、故障率低得分优势。
