埋地电缆周界入侵警戒系统
功能简介:埋地电缆周界入侵警戒系统是一种用于室外的周界入侵探测系统,在埋地感应电缆周围产生不可见的电磁场。当有人干扰该电磁场时,就会触发报警。
原理简介:本系统采用的是一种均匀的空间场,对移动目标的导电性、体积、移动进行探测。人或车通过该电磁场都会被探测到,而小动物或鸟类却不会引起报警。
主要设备:系统的主要传感器是一种地表浅埋式电缆,不仅可用于地形规则的被警戒区域周边,亦可用在野外地形较为复杂的区域(如高低不平的山区及周界转角等),通过对人体、或者活动金属物体以及对重量30 公斤以上的动物探测报警,达到有效安全防范的目的。
埋地电缆周界入侵警戒系统的特色:
A.探测电缆埋于周界地下或墙内,隐蔽不易发觉。
B.不受周围环境的影响,系统适应性强,如植被、雨、雪、风沙等。
C.超强的稳定性,探测灵敏度均匀。
D.可与其它报警系统结合,构成强大的大范围区域安全警戒系统。
E.当有人入侵时,可准确判断入侵者所处的区段。
区别于国内泄漏电缆警戒系统,
埋地电缆周界入侵警戒系统具有以下优势:
1、超强的稳定性――――不受温度变化的影响
2、完美的适应性――――适合于各类复杂周界
3、简便的安装方式――――插头均为即插件
4、具备防宠物误报功能――――可将小动物在防护区内移动过滤,消除误报情况
5、精准的灵敏度调节――――10档灵敏度调节
6、合理的人性化设计――――外壳采用IP54防水等级,电路板零部件均经过防腐蚀处理
7、抗干扰能力强――――采用高性能数字信号处理器(DSP),具备硬件电路和软件系统的双重抗干扰设计。
8、隐蔽性好――――埋地或埋墙式安装不易被发现
埋地电缆周界入侵警戒系统的施工:

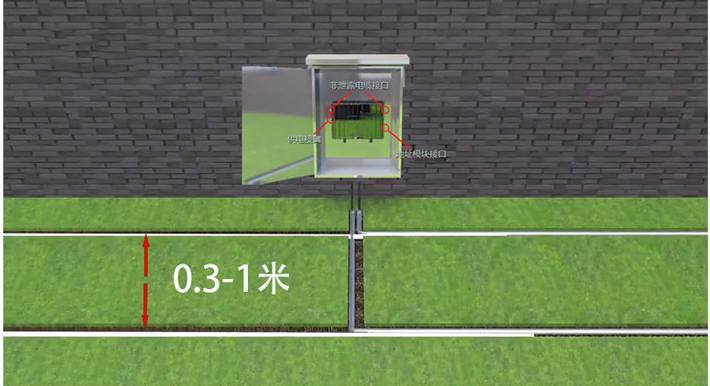

埋地电缆周界入侵警戒系统采用泄漏感应电缆产生不可见的电磁场。在发射电缆的外层导体开槽,使得电场能量外泄,由另一根并行的接收电缆来探测泄漏出来的电场的能量分布。感应电缆可以埋在任何介质里,如土壤、沙地、粘土、混凝土或沥青等,形成一个统一的、隐蔽的、依地形而建的立体探测场。安装系统时,感应电缆尽量铺设在带状区域(该区域最好保证宽4米以上)的中间,远离任何能动的金属物体;感应电缆距离大型移动的金属物体(如链状围栏)的距离至少2米远。每个防区的长度可以从10米到100米,根据保护区的具体要求来设计。感应电缆产生的典型探测场是1米高,1米宽。实际的探测场还和埋装的深度,埋装的介质及设定的门限有关。
如果埋在土壤里,需要预先挖好10cm深、10cm宽的电缆槽,电缆放在4cm深的地方。把电缆剪成需要的长度,根据需要安装退耦器和终端器,用挖出来的土将电缆覆盖,再将表面恢复成原来的样子,比如草坪。如果埋在混凝土和沥青里,只需3cm深1cm宽的电缆槽。将电缆塞到电缆槽的底部,再用泡沫棒填充,最后用密封胶将电缆槽里的感应电缆密封。非感应性的导入电缆与感应电缆集成在一起,用于将感应电缆连接到埋地电缆周界入侵警戒系统的处理器模块。
埋地电缆周界入侵警戒系统感应电缆安装完以后,应该将表面恢复成原来的样子,这样就形成了一种隐形的立体探测场。探测是基于入侵者的导电性,体积和速度。对于30公斤以上的入侵者探测概率大于99%,10公斤以下的目标将不会触发报警。入侵者的移动速度在2.5cm/s到15m/s都会被探测到。
技术规格
1、 感应电缆每卷100m,每卷电缆带有3m的导入电缆。
2、 速度响应为2.5cm~15cm可调。
3、 质量大于30kg的步行入侵者探测概率为99%。
4、 电源:220交流,频率45~65Hz。
5、 功耗:<10W。
6、 后备电源(可选):电压9~18V,容量≥7AH。
7、 电缆发射功率:<2W。
8、 工作频率:48.0000MHz或45.0000MHz。
9、 工作环境温度:-40~75℃,工作环境湿度:0%~90%。
